Семейство SparkWave SDR представлено тремя устройствами:

• SparkWave SDR HSP предназначен для передачи PDH- и Ethernet-трафика в различных комбинациях. Максимальная скорость передачи достигает 152 Мбит/с, что является эквивалентом 72хЕ1.

• SparkWave SDR STM является SDH радио-терминалом, предназначенным для передачи трафика STM-1 по схеме «точка-точка» (point-to-point).

• SparkWave SDR ADM является SDH STM-1 радио-мультиплексором ввода-вывода (add/drop), коммутационная матрица которого (cross connect matrix) имеет пропускную способность 2,5 Гбит/с и поддерживает работу в сетях как цепной, так и кольцевой топологии.

Описание системы
SparkWave SDR состоит из двух частей: Из блока внутренней установки IDU и блока наружной установки ODU с антенной. Обе части соединены посредством одного коаксиального кабеля Оборудование IDU не зависит от частоты передачи, тогда как ODU не зависит от скорости передачи. Требуем ые для соответствия рекомендаций МСЭ-Р качество и степень готовности линии связи реализуются конфигурацией 1 +0 или различными конфигурациями 1+1 (горячий резерв, частотное или пространственное разнесение).

Блок внутренней установки - IDU
Блок IDU может поставляться в корпусах высотой 1U или 2U. Вариант в корпусе 1U означает установку в корпус центрального модуля и радио-модуля. В случае корпуса 2U дополнительные монтажные позиции позволяют установить модули интерфейсов и защиту радио-модуля.
Центральный модуль является ядром устройства.
Заменой центрального модуля осуществляется переход от PDH к SDH или от STM к ADM.

Центральный модуль SDH STM1 - CMSTM Модуль CMSTM обеспечивает передачу сигналов STM1. Интерфейс данных может быть оптическим или электрическим.

Центральный модуль высокоскоростного PDH - CMHSP
Модуль CMHSP обеспечивает мультиплексирование трафика данных, локальный и дистанционный доступ для управления, переключение защиты, отображение восьми трактов Е1 и двух интерфейсов Ethernet. Модуль имеет четыре позиции для установки дополнительных блоков интерфейсов. Возможна любая комбинация трактов Е1, ЕЗ и Ethernet. Максимальная скорость мультиплексированного трафика достигает 152 Мбит/с (эквивалент 72хЕ1).

IDU с центральном модулем HSP, модулями интерфейсов и радио-модулями

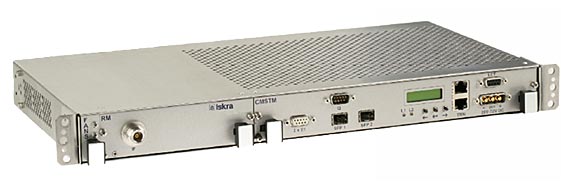

IDU с центральном модулем STM и радио-модулем

Центральный модуль SDH STM1 - CMSTM
Модуль CMSTM обеспечивает передачу сигналов STM1. Интерфейс данных может быть оптическим или электрическим. Модулем поддерживаются различные комбинации схем защиты: 1+0,1+1, N+1 или 1+1 FD с низкоприоритетной передачей трафика на резервной частоте.

Центральный модуль SDH ADM-1 - CMADM
Модуль CMADM обеспечивает мультиплексирование (кроссировку) линейных трактов, трафика данных и трактов шины расширения. Кроме того, он выполняет отображение восьми трактов Е1 и двух интерфейсов Ethernet, локальное и дистанционное управление, переключение защиты. Модуль имеет две монтажные позиции для установки дополнительных блоков интерфейсов. При необходимости в большем количестве интерфейсов, к шине расширения имеется возможность подключить дополнительное устройство.
Радио-модуль - RM

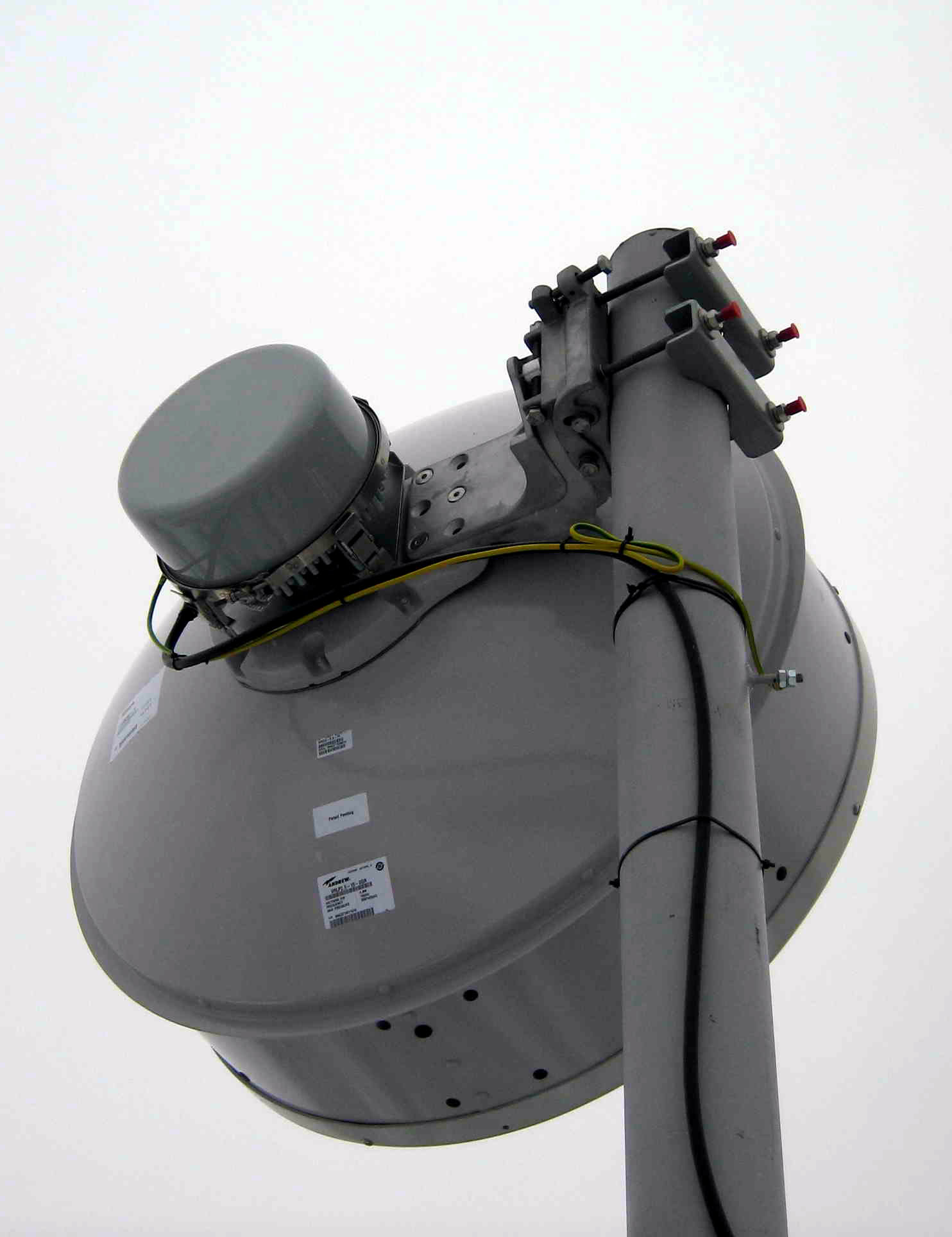

SparkWave SDR ODU 15/18/23 радиомодуль для наружного монтажа, входящий в состав РРЛ и позволяющий осуществить передачу потоков PDH, SDH и/или трафика ЛВС в диапазонах частот 15,18 и 23 ГГц.

Программируемый RM определяет один из физических (PHY) режимов работы. Возможны различные PHY режимы, в зависимости от характеристик радиоканала, обеспечивающих необходимую надежность передачи или большую спектральную плотность:
MQAM модуляция, где М может быть 4,16, 32, 64 или 128

FFEC (Forward Error Correction - прямое исправление ошибок), с использованием различных схем кодирования: кодер Рида-Соломона, сверточный кодер, решетчатый кодер с декодером по Витерби или блочный сверточный код.

Радиомодем также обеспечивает адаптивную подстройку канала, которое может улучшить характеристики системы в частотно-избирательном замирании при больших скоростях передачи и большой сигнальной конструкции.

Модули интерфейсов - ТМ
Модули ТМ обеспечивают различные варианты увеличения интерфейсов данных.

ВЧ-часть
ВЧ-часть (RF-часть) включает антенну и блок наружной установки ODU. Антенна и ODU могут быть объединены в один компактный блок или предполагают раздельный монтаж антенны и ODU к антенной мачте. В этом случае для соединения применяется краткий гибкий волновод. Конструкция для внутренней установки fall-indoor") применяется при более низких частотных диапазонах: от 7 до 13 ГГц. В этом случае ВЧ-модуль соединяется с антенной эллиптическим волноводом.
