Решение для организации радиорелейных линий связи
высокой пропускной способности

MINI-LINK HC представляет собой компактное решение для организации радиорелейных линий SDH со скоростью 155 Мбит/с (STM-1), работающее в полосах частот 7-38 ГГц. Данное решение предоставляет гибкие возможности по организации радиоканалов точка-точка с высокой пропускной способностью.
Оборудование MINI-LINK HC может использоваться в сетях мобильной и фиксированной связи. В мобильных сетях, как правило, данное оборудование используется на уровне агрегации или доступа, там, где требуется повышенная (по сравнению с традиционными PDH радиорелейными системами) пропускная способность. Также решение MINI-LINK HC может использоваться для построения отдельных сегментов сетей фиксированной связи с организацией резервированных каналов STM-1.

Другое областью применения MINI-LINK HC является использование данного оборудования в качестве узлов агрегации трафика широкополосного доступа, например, xDSL и WLAN. Оборудование MINI-LINK HC также может использоваться для резервирования наземных волоконно-оптических каналов связи.

Терминалы MINI-LINK HC могут использоваться для одновременной организации каналов Ethernet и E1 по радиорелейной линии; обычно такая конфигурация используется для объединения офисных LAN и соединения телефонных станций. В решении используется стандартная схема упаковки кадров Ethernet в SDH (GFP), при этом обеспечивается пропуск разнородного трафика. Оборудование имеет 4 интерфейса 10/100Base-T или один 1000Base-T, а также 4 интерфейса E1.

Как и все решения, входящие в линейку MINI-LINK, оборудование MINI-LINK HC обладает такими ключевыми особенностями, как высокая надежность, возможность быстрого развертывания сети, экономическая эффективность решений, простота установки и обслуживания. Решение MINI-LINK HC имеет компактную механическую конструкцию; в нем используются так же антенны и крепеж, как и в других продуктах MINI-LINK точка-точка.

Ключевые особенности • Простая и быстрая установка • Высокая надежность • Универсальность использования (интерфейсы STM-1, E1, Ethernet) • Используется для построения мобильных и фиксированных сетей связи на уровне доступа и агрегации

Краткое описание системы

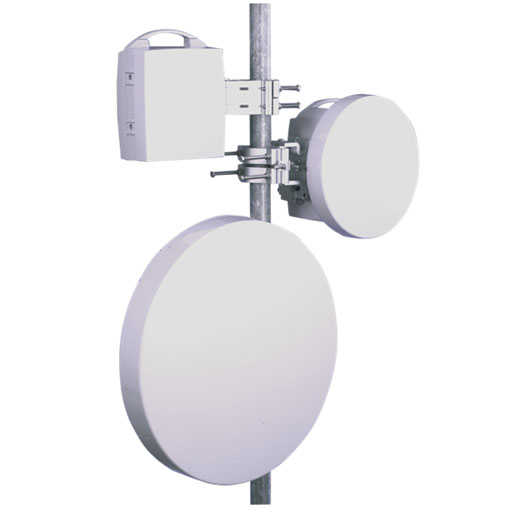

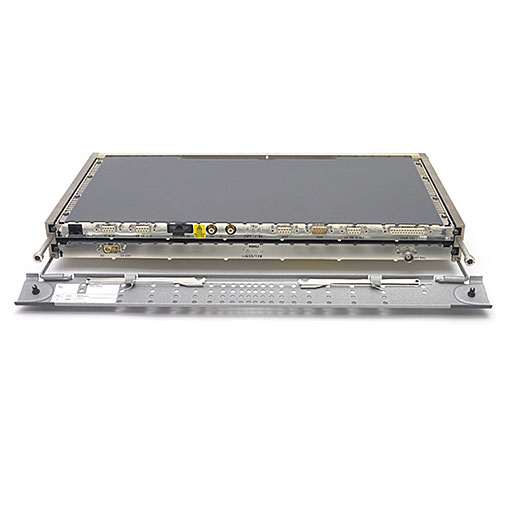

В состав системы входят внутренний блок (IDU) и внешнее оборудование (ODU). Внешнее и внутреннее оборудование соединяется одним коаксиальным кабелем, по которому передается несущая, а также подается электропитание к радио модулю. Блок IDU имеет интерфейсы для подключения пользователей и выполняет функции модуляции/демодуляции, в то время как ODU, который состоит из радио модуля и антенны, осуществляет передачу и прием радиосигналов. В зависимости от используемого типа магазинов IDU может комплектоваться платами для организации одного не резервируемого (1+0), одного резервируемого (1+1) или двух не резервируемых каналов.

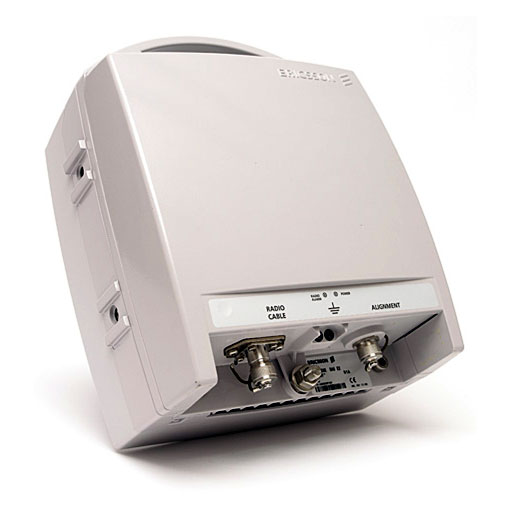

Радио модуль может функционировать в режиме фиксированной или адаптивной выходной мощности. В последнем случае управление мощностью передачи осуществляется в соответствии с уровнем сигнала, принимаемого на удаленной стороне. Модемные блоки могут поставляться для модуляции 16QAM, 64QAM или 128QAM, что позволяет эффективно использовать спектральный ресурс.

Решение MINI-LINK HC может быть интегрировано в сетевую топологию любого типа: звезда, дерево или кольцо.

Компанией Ericsson разработан единый радио модуль RAU-N для всей линейки продуктов точка-точка MINI-LINK, отвечающий всем потребностям в отношении полосы пропускания и модуляции.

Управление
Локальное управление осуществляется с помощью крафт-терминала (Local Craft Terminal - LCT), который позволяет осуществлять доступ ко всем функциям узла с компьютера через стандартный web-браузер. Узлами MINI-LINK HC также можно управлять централизованно с помощью системы управления MINI-LINK Manager или с помощью других стандартных платформ управления телекоммуникационными сетями, использующих протоколы SNMP и TCP/IP. Функции управления включают конфигурацию узлов, обработку аварийных сообщений, мониторинг рабочих характеристик и разграничение прав доступа.
